Inter Vlan Routing



Legacy Inter-VLAN Routing

Secara umum, setiap VLAN yang dikonfigurasi menggunakan subnet yang berbeda sehingga diperlukan Router agar komunikasi antar VLAN bisa dilakukan. Untuk ilustrasinya adalah seperti berikut:

Pada contoh gambar diatas, terdapat satu Router yang digunakan untuk menghubungkan dua VLAN yang berbeda, yaitu VLAN 10 dan VLAN 20. Router tersebut memiliki interface yang terhubung ke switch dan setiap interface yang terhubung akan di-assign ke dalam satu VLAN. Setelah dihubungkan, selanjutnya adalah mengkonfigurasi IP address pada Router sebagai gateway untuk client yang ada pada setiap VLAN.

Router-on-a-Stick Inter-VLAN Routing

Merupakan teknik untuk menghubungkan VLAN yang berbeda dengan hanya menggunakan satu interface (physical link). Link tersebut akan dihubungkan dengan switch pada port yang dikonfigurasi sebagai Trunk Port.

Dalam perspektif Router, physical interface yang terkoneksi dengan Trunk Port pada switch direpresentasikan sebagai Virtual Sub-Interfaces. Virtual Sub-Interfaces tersebut memiliki format nama [Interface Name].[Sub-Interface-Number], contohnya seperti GigabitEthernet0/0.10. Secara logical, alur komunikasi data antar VLAN masih sama dengan konfigurasi Legacy Inter-VLAN Routing

Konfigurasi Router-on-a-Stick

Langkah pertama yang harus dilakukan ada membuat Sub-interface pada Router dengan format perintah sebagai berikut:

Router(config)# interface [interface-name].[sub-interface-number]
Router(config-subif)# encapsulation dot1Q [vlan-id]

Umumnya [sub-interface-number] merepresentasikan VLAN number

Sebagai contoh, membuat sub-interface GigabitEthernet0/0.10:

Router(config)# interface GigabitEthernet0/0.10
Router(config-if)# encapsulation dot1q 10
Router(config-if)# ip address ...
Router(config-if)# no shutdown

Switch Virtual Interface (SVI) Inter-VLAN Routing

SVI (Switch Virtual Interface) adalah interface virtual pada Switch Layer 3 yang digunakan untuk mewakili sebuah VLAN dan memungkinkan komunikasi antar VLAN yang berbeda. Perbedaan utama SVI dengan Legacy dan Router-on-a-Stick adalah pada SVI tidak diperlukan interface tambahan untuk menghubungkan VLAN yang berbeda.

Secara logical, alur komunikasi data antar VLAN pada SVI masih sama saja:

Konfigurasi Switch Virtual Interface (SVI)

L3Switch(config)# interface Vlan<VLAN_NUMBER>
L3Switch(config-if)# ip address ...
L3Switch(config-if)# no shutdown

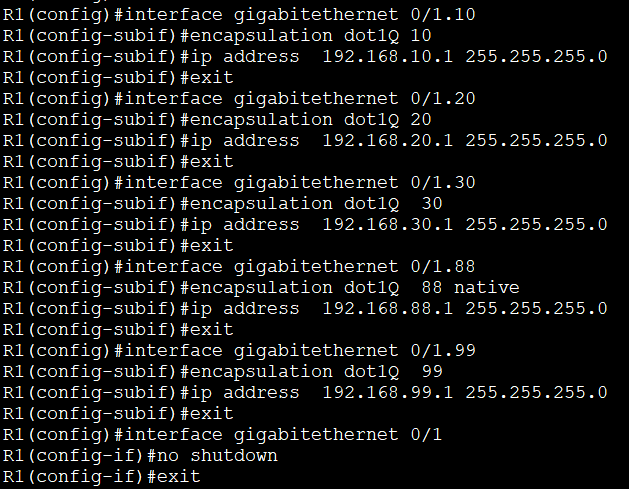

Konfigurasi Inter-VLAN Routing atau sub-interface dengan IP Address untuk VLAN sebagai berikut:

• Gigabitethernet 0/1.10 (VLAN 10) : 192.168.10.1/24
• Gigabitethernet 0/1.20 (VLAN 20) : 192.168.20.1/24
• Gigabitethernet 0/1.30 (VLAN 30) : 192.168.30.1/24
• Gigabitethernet 0/1.88 (VLAN 88 Native) : 192.168.88.1/24
• Gigabitethernet 0/1.99 (VLAN 99) : 192.168.99.1/24
